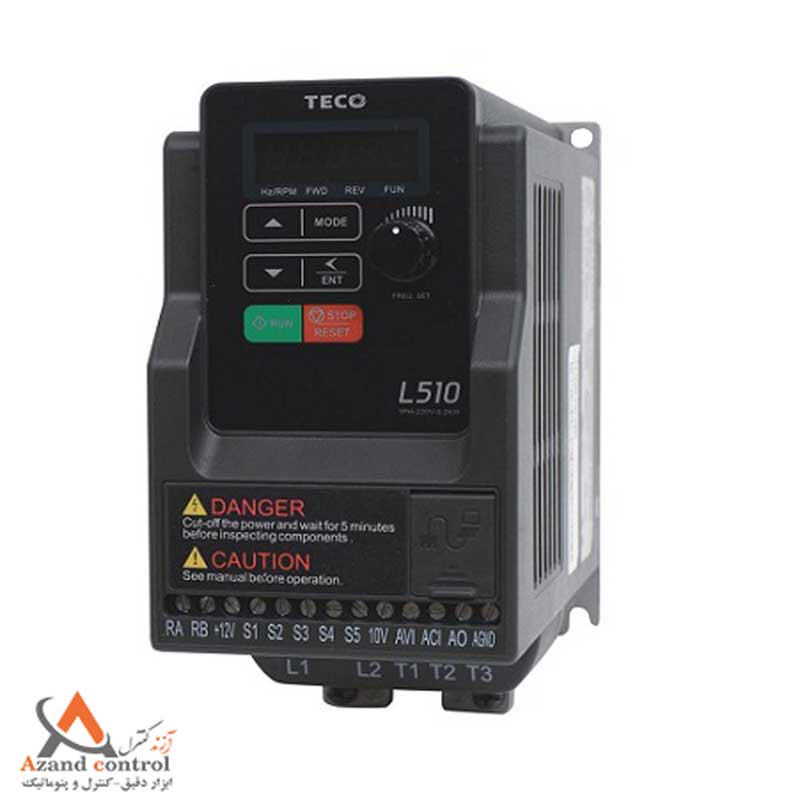

اینورتر تکو سری L510

بررسی اینورتر تکو سری L510

یکی از سری‌های اینورتر برند تکو، اینورتر تکو سری L510  است که در کنار اینورترهای دیگر این کمپانی مانند: اینورتر تکو سری E510، اینورتر تکو سری S310، اینورتر تکو سری E310، اینورتر تکو سری F510، اینورتر تکو سری A510 توانسته بازار جهانی را در دست گیرد و در کشورهای صنعتی مورد استفاده قرار می‌گیرد. در ادامه به بررسی بیشتر اینورتر تکو سری L510 خواهیم پرداخت.

ویژگی اینورتر تکو سری L510

در این بخش به بررسی ویژگی‌های این مدل اینورتر تکو خواهیم پرداخت:
• طراحی شده با CPU۳۲ بیتی با هدف ایجاد Performance بالا.
• دارای مبدل A/D سرعت بالا و جبران کننده گشتاور خروجی.
• فرکانس خروجی تا ۶۵۰هرتز.
• دارای پورت داخلی MODBUS RS485 برای کنترل تک و یا تعدادی درایو.
• قابلیت نصبی ماژول رابط برای PROFIBUS / DeviceNet / Eternet (TCP / IP) / CANopen
• دارای صفحه نمایش دیجیتال و صفحه کلید داخلی شامل پتانسیومتر کنترل سرعت
• رابط RJ45 برای PC و ماژول کپی.
• دارای فیلتر داخلی EMI برای انطباق با استاندارد (IEC) EN61800-۳.
• صرفه جویی در فضای نصب خصوصا در نصب‌های پهلو به پهلو.
• دارای هیت سینک برای قاب‌ها نوع یک و فن خنک کننده برای قاب‌های ۲.
• دارای عملگرد PID
• قابلیت اجرای خودکار ۷ برنامه متوالی قابل برنامه ریزی
• دارای قابلت تنظیم خودکار فرکانس Carrier به منظور کاهش حرارت درایو.
• دارای توابع حفاظتی کامل.

نحوه کد خوانی اینورتر تکو سری L510

در ادامه به بررسی نحوه کد خوانی اینورتر تکو سری L510 خواهیم پرداخت:

همان طور که در تصویر مشاهده می‌کنید این پلاک اطلاعات زیر را در اختیار کاربر قرار می‌دهد:
• L510: سری محصول
• 1: بیانگر ولتاژ محصول که برابر است با 115 ولت
• P2: قدرت اسب بخار برابر است با 0.25
• H: به معنای نوع استاندارد
• 1: بیانگر منبع تغذیه تک فاز

گیج سیم و گشتاور سفت کننده

برای مطابقت با استانداردهای UL، از سیم‌های مسی تایید شده UL (با درجه حرارت 75 درجه سانتی‌گراد) و ترمینال‌های چین دار گرد (UL) استفاده کنید. توصیه می‌کند از پایانه‌های crimp ساخته شده توسط NICHIFU Terminal Industry Co., Ltd و ترمینال استفاده کنید. ابزار چینی توصیه شده توسط سازنده برای پرس کردن پایانه‌ها و آستین عایق.

سیم کشی اینورتر تکو L510

در زیر نمودار سیم کشی استاندارد برای اینورتر تکو سری L510 آمده است.

صفحه کلید جدا شونده L510

در تصویر زیر می‌توانید مشخصات صفحه کلید این سری از اینورتر تکو را مشاهده کنید:

• سیگنال‌های اینورتر مانیتور نمایشگر LED پنج رقمی، پارامترهای مشاهده و ویرایش، نمایش خطا و هشدار
• LED Hz/RPM وقتی فرکانس یا سرعت خط نمایش داده می‌شود، روشن می‌شود.
• FWD وقتی چراغ اینورتر در جهت جلو کار می‌کند روشن می‌شود، هنگام توقف چشمک می‌زند.
• REV هنگامی که اینورتر در جهت معکوس کار می‌کند روشن می‌شود، هنگام توقف چشمک می‌زند.
• FUN هنگام نمایش پارامترها، LED روشن می‌شود.
• RUN اینورتر را در حالت محلی اجرا کنید
• STOP / RESET شروع کار اینورتر، بازنشانی هشدارها و خطاها
• جهت بالا ناوبری پارامتر به بالا، افزایش پارامتر یا مقدار مرجع
• جهت پایین ناوبری پارامتر به پایین، کاهش پارامتر یا مقدار مرجع
• MODE بین نمایشگرهای موجود جابه‌جا شوید
• ENTER : </ “<” Left Shiftبرای تغییر پارامترها یا مقادیر استفاده می‌شود، ENTER برای نمایش مقدار از پیش تعیین شده پارامترها و ذخیره تغییرات استفاده می‌شود

دیاگرام بلوک PID اینورتر تکو سری L510

در شکل زیر می‌توانید دیاگرام PID اینورتر تکو سری را مشاهده کنید:

کاربرد اینورتر تکو سری L510

همان طور که مشاهده کردید اینورتر تکو سری L510 دارای ویژگی‌های منحصر به فرد و پر کاربردی است و برای استفاده در مواردی مانند فن، پمپ، نوار نقاله، بسته بندی، ماشین آلات و کنترل درب اتوماتیک و… مناسب است. برای خرید و استعلام قیمت این مدل اینورتر تکو می‌تواندی از آزند کنترل نمایندگی اینورتر تکو استعلام بگیرد و با قیمت مناسب خریداری کنید.
