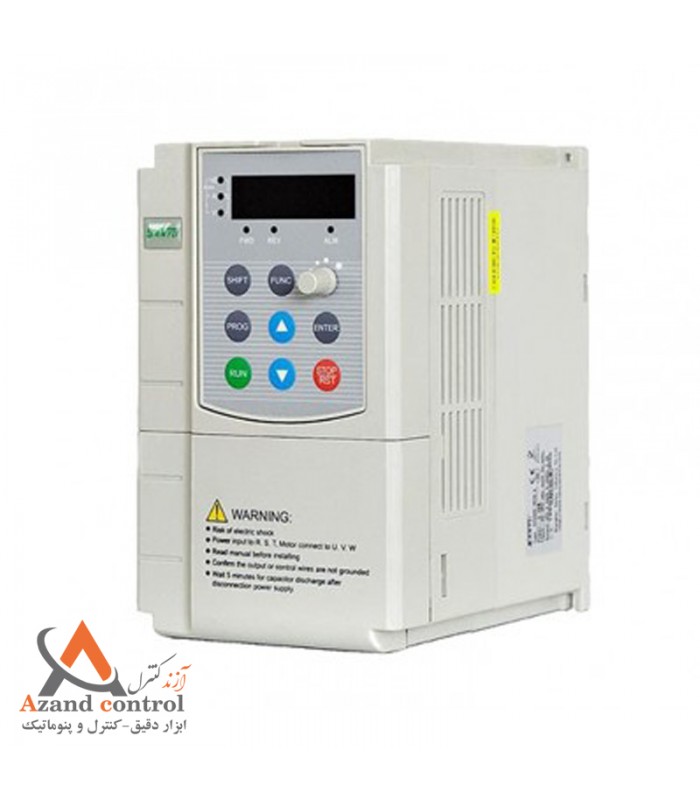

اینورتر سانیو سری SY5000

اینورتر سانیو سری SY5000

در این مطلب قصد داریم در مورد یک از محصولات برند سانیو یعنی اینورتر سانیو سری SY5000 صحبت کنیم. این کمپانی که زیر نظر سانیو ژاپن مشغول به فعالیت است تا کنون توانسته محصولات متعددی مانند: سروو سانیو و سافت استارت سانیو را تولید و عرضه کند. در ادامه با ما همرا باشید تا در مورد ویژگی اینورتر سانیو سری SY5000 مطالبی را بیان کنیم.

ویژگی اینورتر سانیو سری SY5000

از ویژگی‌های این مدل اینورتر سانیو می‌توان به موارد زیر اشاره کرد:

• دارای ورودی تک فاز با رنج توانی 0.4 تا 4 کیلووات
• دارای ورودی سه فاز با رنج توانی 0.75 تا 45 کیلووات
• امکان تنظیم اتوماتیک پارامترهای موتور Auto tuning
• دارای قابلیت چند سرعته (Multispeed) تا 16 مرحله
• حفاظت در مقابل نوسان فرکانس
• کنترل سیستم‌های حلقه بسته به کمک قابلیت PID
• دارای قابلیت (PLC) داخلی بدون نیاز به اتصال به کامپیوتر
• تنظیم اتوماتیک ولتاژ
• قابلیت اعمال پیشرفته مدولاسیون PWM برداری
• دارای کانال ورودی 0 تا 10 ولت و 4 تا 20 میلی‌آمپر
• دارای کانال خروجی 0 تا 10 ولت یا 4 تا 20 میلی‌آمپر
• این کنترل دور دارای توابع حفاظتی داخلی شامل افت ولتاژ، اضافه بار، اضافه جریان آنی، اضافه ولتاژ، اور هیت و… است
• دارای فرکانس خروجی پایین 0 تا 300 هرتز و فرکانس خروجی بالا 0 تا 3000 هرتز
• قابلیت سیستم پیشرفته PID Controlling
• قابلیت تغییر سرعت و گشتاور به کمک دریافت سیگنال‌های پالس
• دارای ولوم روی صفحه برای تغییر فرکانس
• نمایشگر جدا شونده با امکان نصب آن روی درب تابلو

• قابلیت تغییر گشتاور تا 150درصد در فرکانس 3Hz
• قابلیت وکتور کنترل، کنترل V/F، توقف و شروع مجدد آنی، تنظیم پسورد
• دارای تنظیمات پیشرفته برای اعمال منحنی S Curve’s
• دارای سیستم Traverse Control با تکنولوژی بالا
• قابلیت سیستم کنترل Droop Control
• دارای پورت ارتباطی RS485 و پشتیبانی از پروتکل مدباس جهت کنترل و مانیتورینگ به همراه قابلیت کنترل و مانیتورینگ از طریق پورت استاندارد Rs485 با پروتکل Modbus
• دارای منوی فرکانس ترکیبی
• کاملا بی‌صدا
• مناسب برای انواع موتور با گشتاورهای متفاوت
• دارای امکانات زیاد و متعدد
• قابلیت اعمال 4 مرحله Acc و Dec مجزا و قابل کنترل، اعمال گشتاور ترمزی
• دارای خروجی یک رله‌ای قابل برنامه ریزی
• امکان حفاظت انواع خطاها از جمله خطاهای مربوط به فازهای ورودی و خروجی Over Heat, Under Voltage، Over Load، Over Voltage ، Over Current
• دارای ورودی و خروجی آنالوگ 10V-0 و 20mA-4 5
• ورودی دیجیتال

جزئیات بیشتر در مورد اینورتر سانیو SY5000

در این بخش به برخی از جزئیات مهم در مورد اینورتر سانیو سری SY5000 اشاره خواهیم کرد:

• نمودار سیم کشی اولیه اینورتر سانیو سری SY5000: در شکل زیر نمودار سیم کشی اولیه این سری اینورتر سانیو را می‌توانید مشاهده کنید. قطعات سیم کشی VFD شامل حلقه اصلی و حلقه کنترل است.

• پنل عملیاتی: پنل عملیاتی این محصول دارای امکاناتی مانند: نشانگر رو به جلو اینورتر در حال حرکت به جلو، نشانگر معکوس اینورتر برای حرکت معکوس، نشانگر هشدار هنگام خرابی اینورتر روشن می‌شود، نشانگر ولتاژ، نشانگر فرکانس و… است که در شکل زیر می‌توانید مشاهده کنید:

• شکل ظاهری و ابعاد صفحه کلید: در شکل زیر ابعاد اینورتر سانیو سری SY5000 را می‌توانید مشاهده کنید:

پروتکل ارتباطی

حالت و فرمت RTU، هنگامی که کنترلر در گذرگاه Modbus در حالت RTU ارتباط برقرار می‌کند، هر بایت 8 بیتی در اطلاعات به دو کاراکتر هگزادسیمال 4 بیتی تقسیم می‌شود. مزیت اصلی این حالت این است که چگالی کاراکترهای ارسالی با همان نرخ باود بیشتر از حالت ASCII است و هر پیام باید به طور مداوم منتقل شود.

قالب هر بایت در حالت RTU سیستم کدگذاری باینری 8 بیتی، هگز 0-9، A-F است. همچنین بیت‌های داده 1 بیت شروع، 8 بیت داده (کمترین بیت ارسال شده ابتدا)، 1 بیت توقف، بیت برابری را می‌توان انتخاب کرد.

بازرسی و نگهداری منظم

تغییرات در محیط کار اینورتر، مانند اثرات دما، رطوبت، دود و مستهلک شدن اجزای داخلی اینورتر ممکن است باعث خرابی‌های مختلف شود. بنابراین اینورتر باید در زمان نگهداری و استفاده روزانه و به طور منظم بررسی، تعمیر و نگهداری شود. هنگامی که اینورتر به طور معمول روشن است، لطفاً موارد زیر را بررسی کنید:

• آیا موتور صدا و لرزش غیر عادی دارد؟
• آیا اینورتر و موتور به طور غیر عادی بیش از حد گرم شده‌اند؟
• آیا دمای محیط خیلی بالاست؟
• آیا سنج جریان بار مانند معمول است.
• آیا فن خنک کننده اینورتر به طور معمول کار می‌کند؟
• کاربر می‌تواند بازرسی‌های منظم اینورتر را در کوتاه مدت یعنی بین 3 تا 6 ماه انجام دهد
• اگر پیچ های ترمینال کنترل شل هستند، آن‌ها را با یک پیچ گوشتی سفت کنید.
• آیا پایانه‌های مدار اصلی در تماس ضعیفی هستند و آیا آثاری از گرم شدن بیش از حد در اتصالات کابل‌ها یا میله‌های مسی، پیچ‌ها وجود دارد
• آیا کابل برق و سیم کنترل آسیب دیده‌اند، به خصوص اینکه آیا لایه عایق خارجی ترک خورده یا بریده شده است.
• اینکه آیا اتصال بین کابل برق و کانکتور فشار سرد وجود دارد
• آیا منطقه انفجار عایق در محل اتصال فرسوده شده است
• گرد و غبار روی بردهای مدار چاپی، مجاری هوا و غیره را تمیز کنید و اقدامات ضد الکتریسیته ساکن را انجام دهید.
• برای تست عایق اینورتر، ابتدا باید منبع تغذیه اینورتر و تمام اتصالات بین اینورتر و موتور و بعد از همه مدار اصلی ترمینال‌های ورودی و خروجی به طور قابل اعتمادی با سیم‌ها قطع شوند، سپس زمین را تست کنید.

کد خوانی اینورتر سانیو سری SY5000

محصولات اتوماسیون صنعتی تولید شده توسط سانیو دارای پلاکی نصب شده بر روی محصول هستند که بیانگر مشخصات آن محصول به صورت اجمالی است که در شکل زیر می‌توانید پلاک اینورتر سانیو سری SY5000 را مشاهده کنید.

همان طور که در شکل مشاهده می‌کنید با یک نگاه به این پلاک می‌توان میزان ولتاژ، توان نامی و مواردی از این دست را مشاهده کرد.

کاربرد اینورتر سانیو سری SY5000

این سری از اینورتر سانیو برای وسایل با توان کاری سنگین مانند: خطوط تولید، صنایع تزریق قالب، کابل سازی، صنایع نساجی، پمپ و فن، و… کاربرد دارد. قیمت و خرید اینورتر سانیو سری SY5000 را می‌توانید، از طریق واتساپ از آزند کنترل؛ نمایندگی اینورتر سانیو استعلام بگیرید و این اینورتر اصل را با قیمت مناسب خریداری کنید.
