اینورتر انکام EDS800

اینورتر انکام EDS800

اینورترها یکی از محصولات بسیار مهم در اتوماسیون صنعتی هستند و برندهای مختلفی به تولید اینورتر پرداخته‌اند. یکی از این برندهای به نام، برند انکام است که اینورتر انکام EDS800، اینورتر انکام EN500، اینورتر انکام سری EN600 را تولید و عرضه کرده است. در ادامه این مبحث به بررسی ویژگی‌های فنی این اینورتر پرداخته و آن را شرح می‌دهیم.

ویژگی‌های اینورتر انکام EDS800

از ویژگی‌های قابل توجه اینورتر انکام می‌توان به موارد زیر اشاره کرد:

• صفحه‌کلید با پتانسیومتر که قابلیت قفل کردن کامل یا جزئی دکمه را دارد و خود پتانسیومتر قفل نمی‌شود.
• دارای رابط استاندارد RS485 که می‌تواند شبکه اینورتر را به طور مستقل تشکیل دهد.
• دارای کانال خروجی- ورودی ایمپالس، آنالوگ
• کنترل سرعت 16 مرحله‌ای با دستور عملیات چندگانه و فرمان کانال داده شده.
• ترمینال خروجی رله ایزوله می‌تواند به بار 220VAC/0.5A ac یا dc متصل شود.
• با عملکرد تراورس نساجی به طور گسترده در دستگاه های مختلف نساجی استفاده می‌شود.
• تایمر (شمارنده) کاربر داخلی.
• مناسب برای استفاده در محیط عملکردی 10- تا 40 درجه سانتی‌گراد
• 8.9 سانتی‌متر عرض X 14.85 سانتی‌متر ارتفاع X 11.25 سانتی‌متر D
• عملکرد راحت
• دارای رله داخلی قابل برنامه ریزی
• رابط I/O فراوان با کنترل چندگانه
• کانال ورودی- خروجی آنالوگ 4 تا 20 میلی‌آمپر (0 تا 10ولت)، خروجی- خروجی کمیت ضربه، رابط خروجی- خروجی کمیت سوئیچ، شبکه مستقل از فرم سریال 485، ترمینال خروجی رله ایزوله می‌تواند به بار 220VAC/0.5A ac یا dc متصل شود.
• عملکرد قوی با کاربرد گسترده
• دکمه‌ها می تواند تا حدی یا کاملاً قفل شود، عملکرد تراورس، عملکرد ساده PLC، تامین آب فشار ثابت، عملکرد خود تعریف شده V/F، عملکرد تایمر / شمارنده، عملکرد ترمز dc.

نحوه کد خوانی اینورتر انکام سری EDS800

هر محصولی دارای یک پلاک مختص به خود است که اطلاعات مرتبت به آن محصول در آن درج می‌شود. پلاک اینورتر انکام مانند شکل زیر است.

همان طور که در تصویر مشاهده می‌کنید در ابتدا مدل محصول درج شده است و بعد از آن به بررسی مشخصات دیگر مانند رنج توانی، جریان و… می‌پردازد.

برخی از امکانات اینورتر انکام EDS800

• نوع سری: در جدول زیر نوع سری این مدل اینورتر انکام را می‌توانید مشاهده کنید.

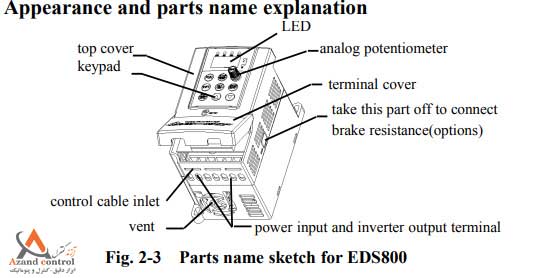

• اجزای تشکیل دهنده: اینورتر انکام EDS800 از اجزای زیر تشکیل شده است:

• اندازه بیرونی صفحه کلید و جعبه ثابت آن (واحد به میلی متر): در شکل زیر ابعاد این محصول را مشاهده می‌کنید:

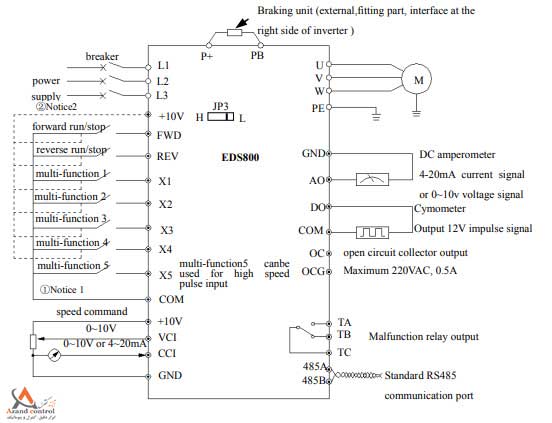

• نمودار سیم کشی اصلی اینورتر انکام EDS800: در شکل زیر نحوه سیم کشی اصلی این اینورتر را می‌توانید مشاهده کنید:

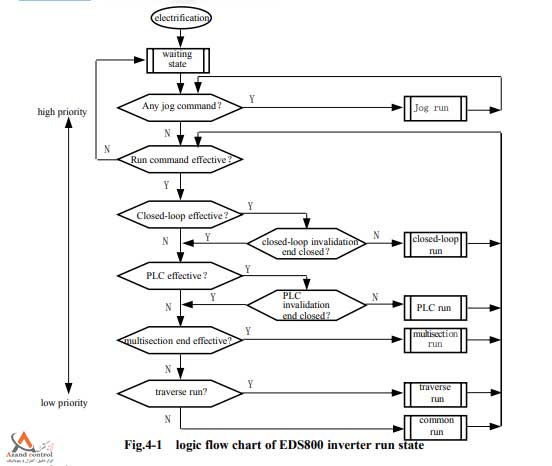

حالت اجرا

اینورتر EDS800 دارای 6 نوع حالت اجرا است که به شکل زیر است:

اجرای سریع → اجرای حلقه بسته → اجرای PLC → اجرای سرعت چند بخش → تراورس اجرا← اجرای مشترک.

بازرسی و تعویض قطعات آسیب دیده

برخی از اجزای اینورتر دچار ساییدگی یا آسیب می‌شوند. در نتیجه برای عملکرد خوب و استفاده طولانی مدت، برای اطمینان از اینکه اینورتر می‌تواند به طور پایدار و قابل اعتماد کار کند توصیه می‌شود که در هنگام تعمیر و نگهداری به برخی موارد توجه بیشتری کرده و در صورت کوچک‌ترین مشکل تعویض و یا تعمیر شود. قطعاتی مانند:

• فن خنک کننده: در صورتی که فن خنک کننده صدای غیر طبیعی دارد حتما به بررسی آن پرداخته و در صورت نیاز تعویض شود. بلبرینگ، تیغه کهنه، نیز باید در تعویض فن مورد توجه قرار گیرد.
• ظرفیت الکترولیت فیلتر: زمانی که بار با تغییر مکرر باعث افزایش جریان ضربانی و پیری می‌شود الکترولیت تحت دمای محیط بالا ممکن است دچار نوسان و مشکل شود.

ذخیره سازی در اینورتر اینکام سری EDS800

کاربر برای ذخیره سازی موقت به نکات زیر باید توجه کند:

• از نگهداری اینورتر در دمای بالا، مکان مرطوب و محل گرد و غبار خوداری کند.
• اطمینان از تهویه خوب
• ذخیره سازی طولانی مدت باعث خازن الکترولیت با کیفیت پایین می‌شود، بنابراین باید اطمینان حاصل کنید که برای یک بار در عرض 2 سال برق رسانی می‌شود.

تنظیم پارامتر

برای تنظیم پارامتر موارد زیر را رعایت کنید:

• پارامتر F8.01-F8.06: را با توجه به مقدار نامی اینورتر تنظیم کنید.
• F3.00=1: تنظیم انتخاب کانال، در اینجا کنترل اجرای حلقه بسته PID است
• F3.01=1: تنظیم انتخاب کانال، در اینجا VCI را به عنوان کانال ارائه انتخاب کنید
• F3.02=1: انتخاب کانال بازخورد، در اینجا CCI را به عنوان کانال بازخورد انتخاب کنید،
• F3.08-F3.10: با توجه به نیاز نقطه تنظیم شده است.

کاربرد اینورتر انکام EDS800

این سری از اینورترهای برند انکام مناسب برای دستگاه غذا، دستگاه سیم کشی، دستگاه چاپ، تهویه مطبوع صنعتی، دستگاه نساجی، دستگاه تامین آب و وابسته، پلاستیک، فیبر شیمیایی، کاشی فولادی رنگی، خط تولید سرامیک و غیره است.
